用于将计算机的标准RS-232电平转换成内部网络电平送网络总线，同时本盒内的告警器可对正常遥信变位信息和事故遥信变位信息进行告警。
|
34芯扁平电缆* |
定义 |
|||||||
|
1 |
5 |
9 |
13 |
17 |
21 |
25 |
29 |
OV |
|
2 |
6 |
10 |
14 |
18 |
22 |
26 |
30 |
红灯信号 |
|
3 |
7 |
11 |
15 |
19 |
23 |
27 |
31 |
绿灯信号 |
|
4 |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
正电源 |
*注：34芯扁平电缆只用了32芯，33和34芯空

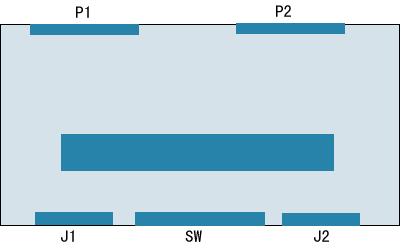

2、J1、J2网络及电源接插件：
J1、J2在本盒内部已－－对应相连
|
针脚 |
1 |
2 |
3 |
4 |
|
定义 |
网络总线A |
网络总线B |
OV* |
正电源* |
3、P1，P2 34芯扁平电缆遥信元件接插件：
用于连接遥信元件，P1驱动前8个遥信元件，P2驱动后8个遥信元件
|
34芯扁平电缆* |
定义 |
|||||||
|
1 |
5 |
9 |
13 |
17 |
21 |
25 |
29 |
OV |
|
2 |
6 |
10 |
14 |
18 |
22 |
26 |
30 |
红灯信号 |
|
3 |
7 |
11 |
15 |
19 |
23 |
27 |
31 |
绿灯信号 |
|
4 |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
正电源 |
4 、 SW侧拨地址开关：
用于设置智能遥信驱动盒的地址， SW的1到9位为智能遥信驱动盒的16迸制地址编码， SW的第10位为MPU的复位开关。 在带电重新设置智能遥信驱动盒的地址时需扳动SW的第1O位的复位开关， 让MPU重新读取地址编码， 同时智能遥信驱动盒回到初始加电复位状态－－遥信元件闪烁显示智能遥信驱动盒地址开关 的 状态。
SW侧拔地址开关设置示例：
|
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
SW6 |
SW7 |
SW8 |
SW9 |
本盒地址 |
遥信起始序号 |
遥信终止序号 |
|
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
0 |
1YX |
16YX |
|
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
1 |
17YX |
32YX |
|
OFF |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
2 |
33YX |
48YX |
|
ON |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
3 |
49YX |
64YX |
|
OFF |
OFF |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
4 |
65YX |
80YX |
|
ON |
OFF |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
5 |
81YX |
96YX |
|
OFF |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
6 |
97YX |
112YX |
|
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
7 |
113YX |
128YX |
|
OFF |
OFF |
OFF |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
8 |
129YX |
144YX |
