模拟屏屏柜

1. 落地屏屏架：

1.1. 模拟屏由 N 列单屏及左右边屏组成，每列单屏规格为 (800 × 550 × 2000-5000mm) 任选，如下图所示。

1.2. 屏架选用冷轧板制作，主体为模块化拼装而成，表面为亚光电工灰面。

1.3. 边屏采用铝塑板包边，美观大方，有多种颜色可选。

1.4. 用户可以根据模拟屏列数和控制室净面积尺寸来选定弧度型模拟屏的半径 R 尺寸 (R9m ～ R18m), 也可按用户需要提供直线屏、转角屏。

2. 挂式屏屏架：
2.1. 一般较小规模的变电所、配电所、开闭锁等普通手动模拟屏采用壁挂式结构制作。
　　2.2. 挂壁式屏根据实际需要确定长宽尺寸，一般不超过8个平方。

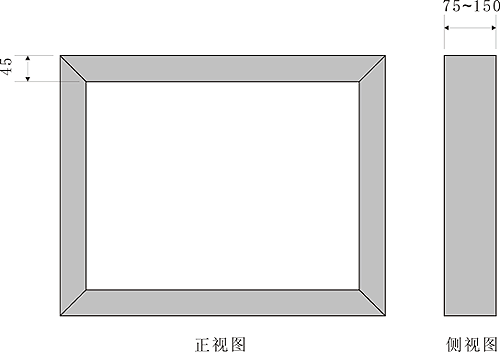

　　2.3. 挂壁式屏边框可采用铝型材、不锈钢、冷板等材料制作，厚度为（75-150mm），面宽一般为45mm。
