采用自带RAM和EEPROM的MPU为控制器，通过编程从网络总线上读取与本地址智能遥测显示相关的遥测信息，完成对遥测量的显示。

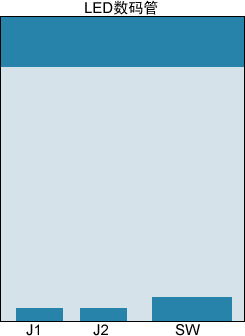

1、J1、J2网络及电源接插件：J1、J2在本盒内部已——对应相连
针脚
1
2
3
4
定义
网络总线A
网络总线B
OV
+12V
2、SW侧拨地址开关：
用于设置智能遥测显示器的地址， SW的1到6位为智能遥测显示器的16进制地址编码，SW的第7 、 8位用于设置智能遥测显示器的小数点位置， SW的第9 、 10 、 11 、 12位用子扩展设置智能遥测显示器的地址编码。 在重新设置智能遥测显示器的地址和显示器的小数点位置时， 需断电后再加电， 让MPU重新读取地址编码和显示器的小数点位置， 同时智能遥测显示器回到初始加电复位状态－智能遥测显示器显示智能遥测显示器的地址值。SW7、 SW8显示器的小数点位置：
SW7
SW8
显示器的小数点位置
ON
ON
×××.×
OFF
ON
××.××
ON
OFF
×.×××
OFF
OFF
××××
